1. 參數設置

對控制器的操作及設置全部在觸摸屏上完成。界面共包括主頁、參數設置及端口配置三個頁面。主頁左下角按中文鍵為中英文界面切換按鍵。上電后首先進入開機畫面，當觸摸屏與控制器連接及通訊正常，初始化完成后即進入主界面。

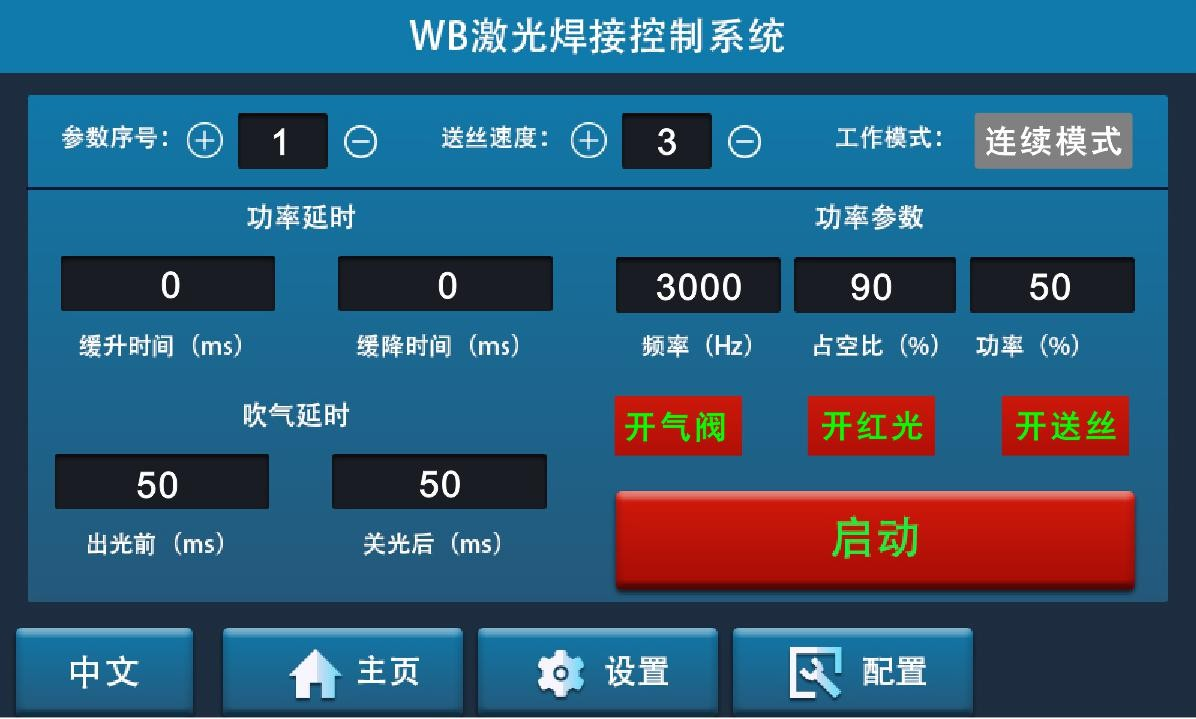

在首頁面顯示當前參數序號的參數設定（如下圖）。

主界面顯示效果圖

首頁界面包括以下內容：

l 參數序號：控制器支持存儲30組不同焊接參數，直接選擇調用，操作便捷；

l 功率緩升時間（ms）：第一次觸發加工信號激光 PWM 占空比和激光功率從 0%到設定值所用到的時間（手持焊接建議設置為 0）；

l 功率緩降時間（ms）：斷開觸發加工信號后激光 PWM 占空比和激光功率從設定值到達停止出光所延續的時間（手持焊接建議設置為 0）；

l PWM 頻率（Hz）：每秒鐘信號從高電平到低電平再回到高電平的次數（建議設置為 800HZ-5000HZ）；

l PWM 占空比（%）：一個脈沖周期內高電平在整個周期占的比例（建議設置為 70%-80%）；

l 激光功率（%）：一臺激光器工作時輸出的激光功率（根據板材厚度建議設置為 50%-70%）；

l 開光前吹氣延時（ms）：第一次觸發加工信號開始吹氣到開始出光所需要的時間；（手持焊接建議開啟 500ms）；

l 關光后吹氣延時（ms）：斷開觸發加工信號后吹氣繼續延續的時間；（手持焊接建議設置為 500ms）；

l 開氣閥：氣閥開關可在焊接前測試氣閥是否正常，出氣量是否正常；

l 開送絲：手動控制送絲機送絲，此功能需搭配送絲機后才能使用；

l 啟動/停止開關：點擊“啟動”，設備進入準備工作狀態，激光器可以出光；點擊“停止”，設備進入待機 狀態，激光器無法出光。

工藝參數設置：

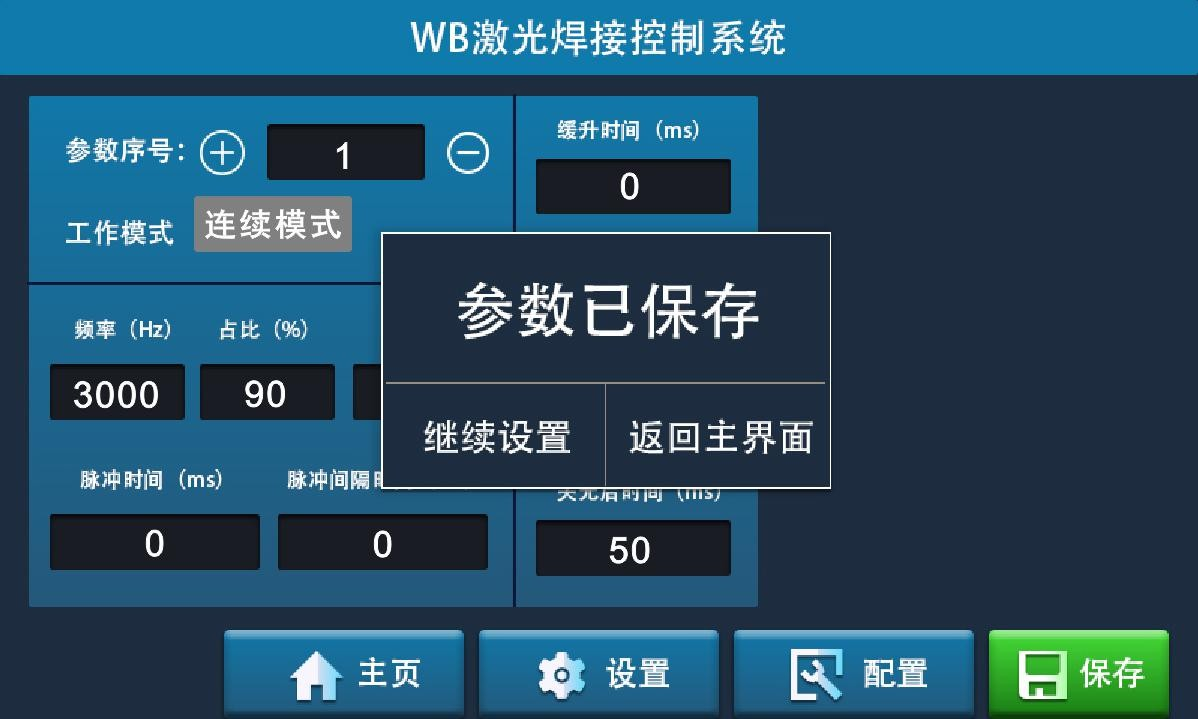

點擊主界面下方菜單“設置界面”，根據焊接產品要求點擊設置項目后的參數框然后在界面右邊的 設置表中輸入數字點擊OK確認。全部設置完成后點擊保存。在彈出的對話框中選擇“返回主界面”

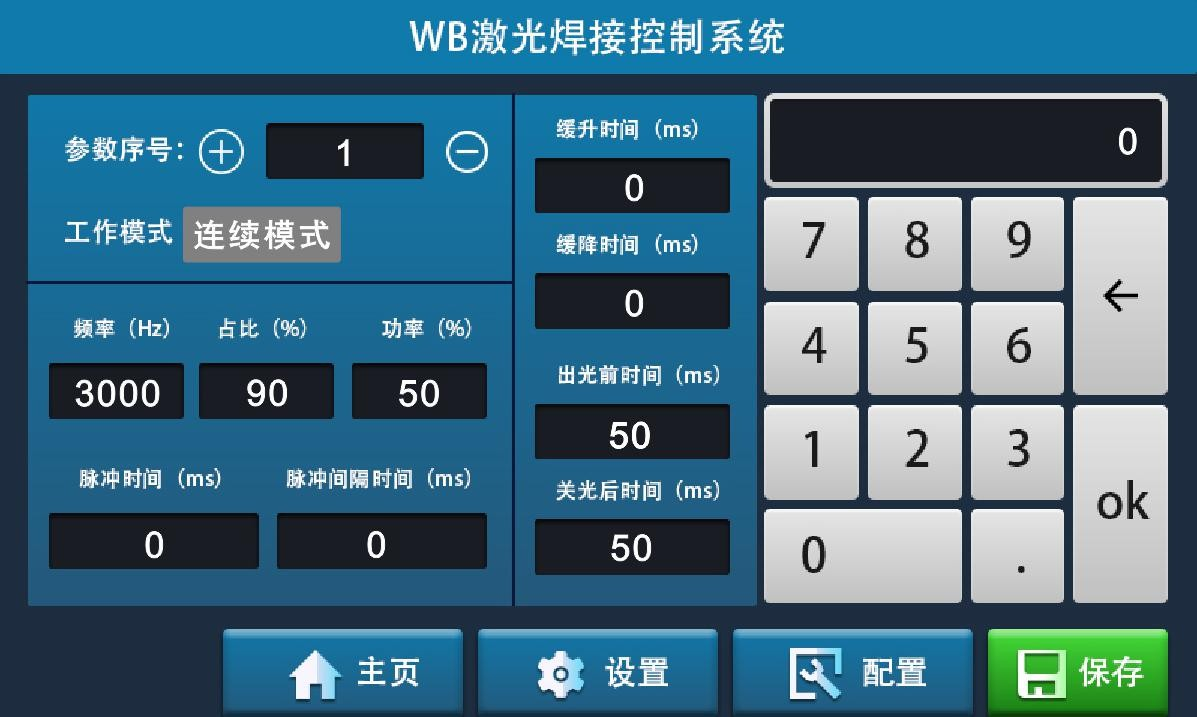

點擊需要修改的參數在右邊彈出的數值輸入里面輸入需要的數值點擊“OK”確定。

 全部設置完成后就可以回到首頁界面，點擊“啟動”進入待機狀態然后就可以正常開始工作了。

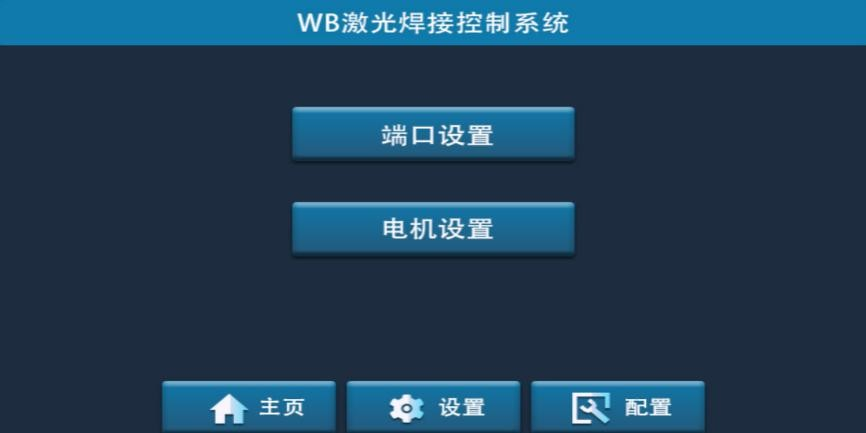

配置界面內容：

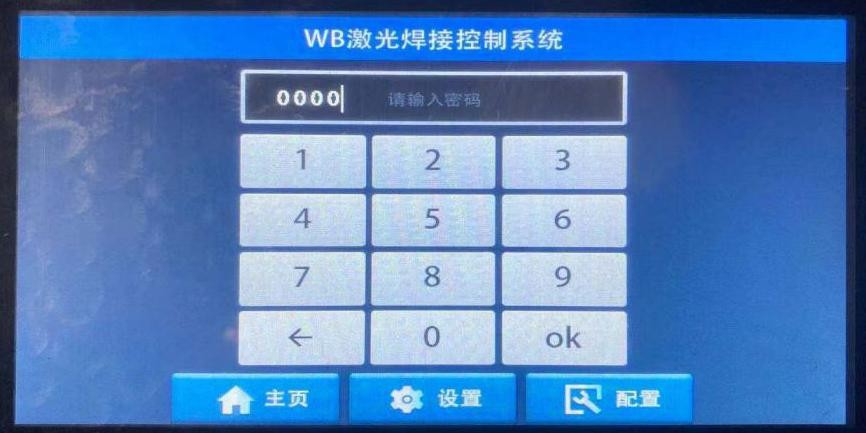

端口設置密碼為：0000 （四個阿拉伯 0）

端口設置

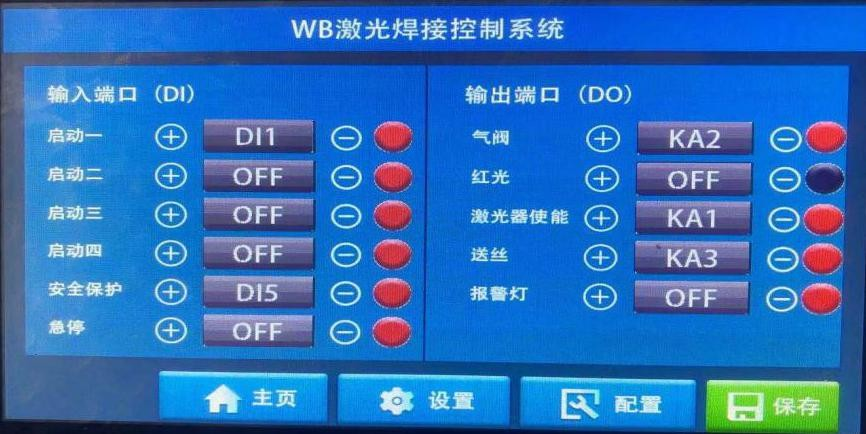

按照連接正常后需要對接線端口進行匹配，點擊“端口”進入到如下界面后，我們根據以上各激光器接線方式進行端口匹配（如下圖）

出廠端口設置如圖所示，請勿自行修改，若出現意外事故，后果自負。

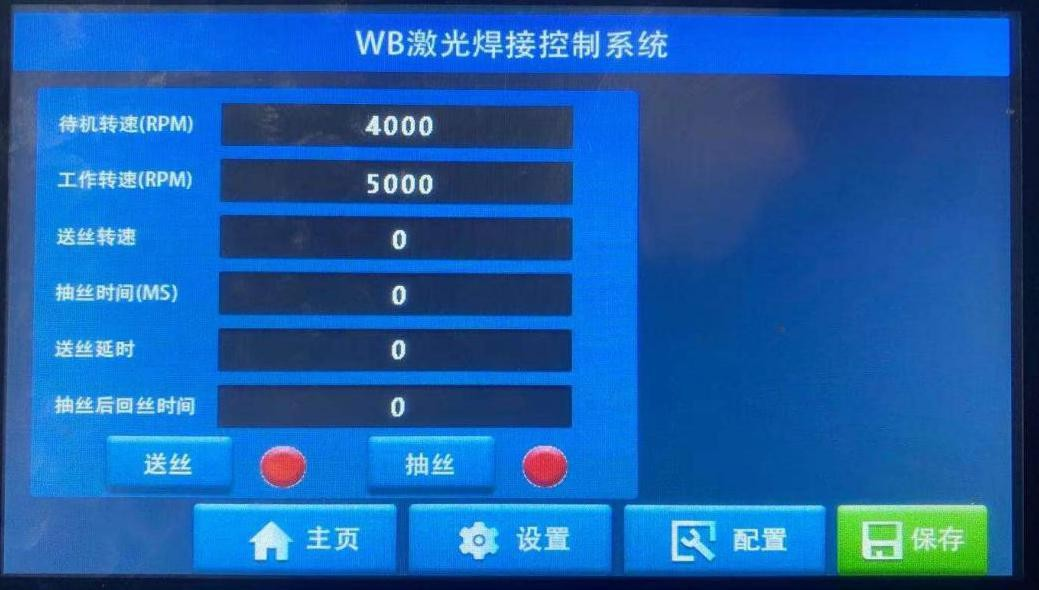

電機設置：

電機參數配置里面包含：“電機待機轉速”和“電機工作轉速”使用搖擺焊接時請開啟，推薦參數設 置為“電機待機轉速”4000轉/分鐘；“電機工作轉速”5000轉/分鐘。如果需要關閉搖擺焊接功能請將“電機待機轉速”和“電機工作轉速”值都設置為“0”。

設置說明：控制器上面輸出端口提供了三個固態繼電器供使用，如：第一組繼電器（常閉 1，COM，常開 1）對應端口配置里面的 KA1; 第二組繼電器（常閉 2，COM，常開 2）對應端口配置里面的 KA2; 第三組繼電器（常閉 2，COM， 常開 3）對應端口配置里面的 KA3;

安全保護：安全保護默認開啟狀態端口為 DI5，本說明接線圖也是接到 DI5 請接線和匹配時一定做好對應，安全無小事，請一定把人身安全放在首位。

2. 水機報警說明

參考參數：
