1. 產品介紹
“SC-FSH 手持連續光纖焊接機”是由激光發生器、制冷系統、控制系統和手持焊接頭組成。

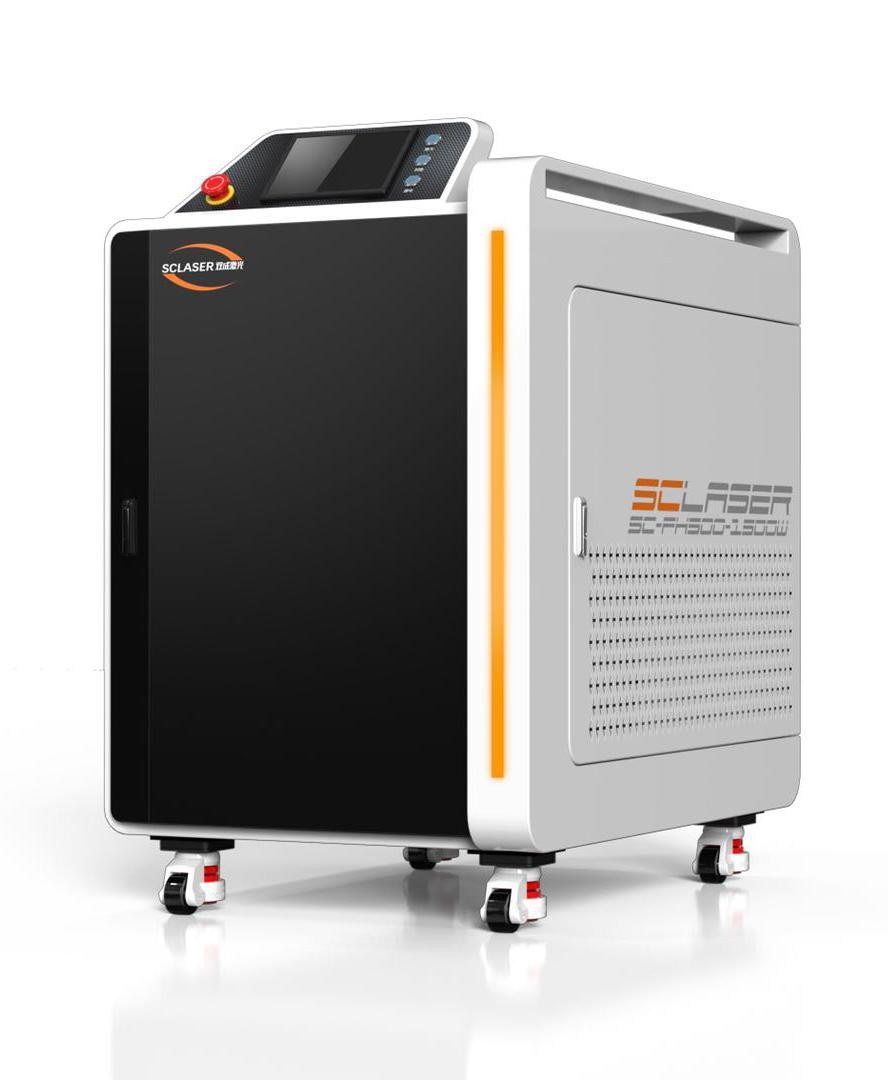

圖一：產品外觀（樣圖）
圖二：光纖激光器（樣圖）

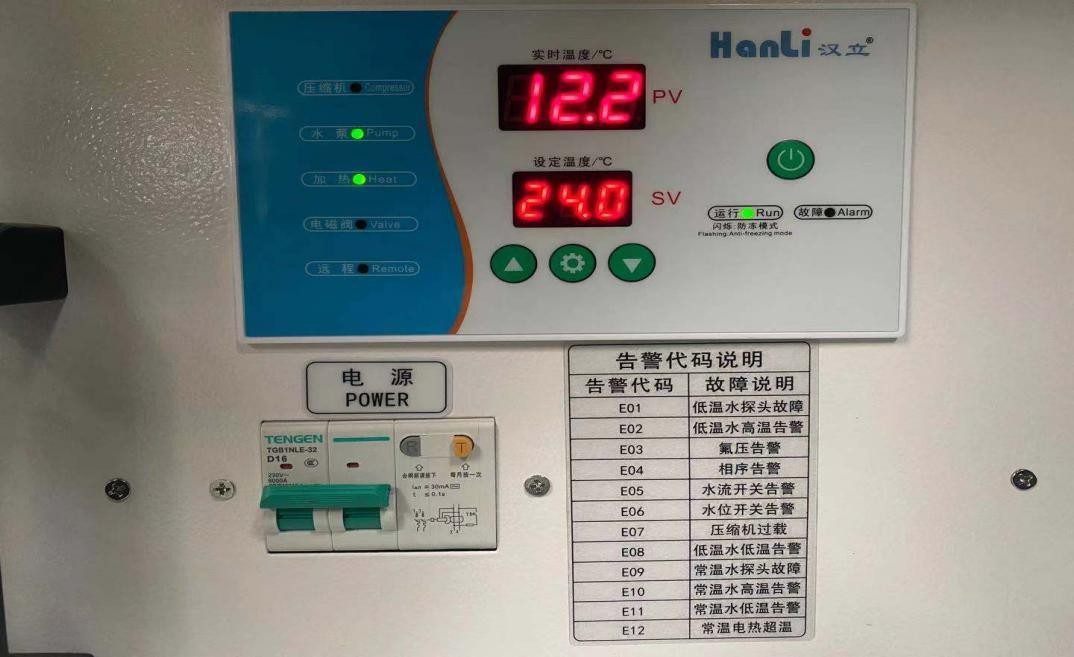

圖三：制冷系統（樣圖）

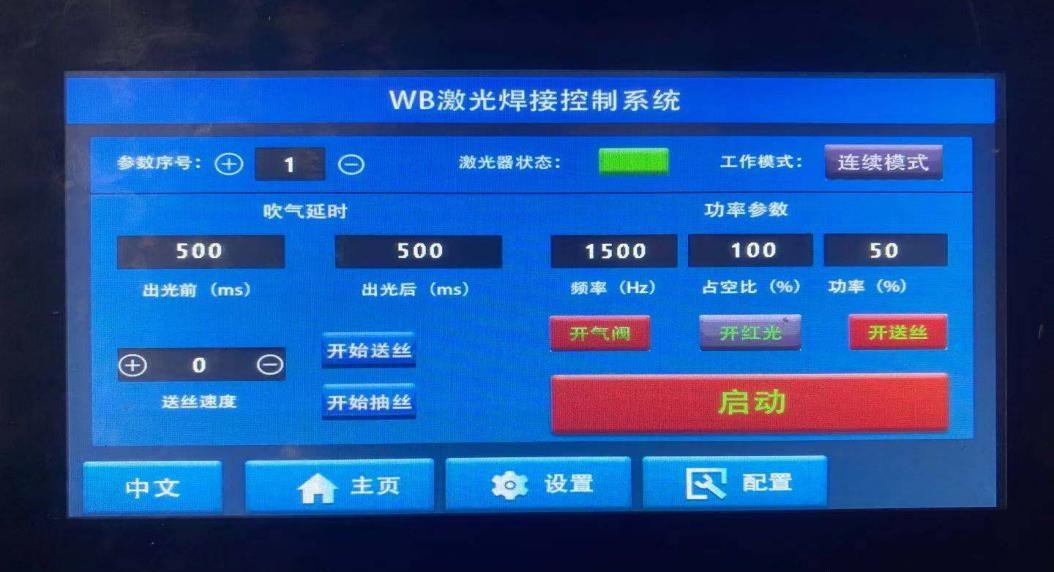

圖四：控制系統界面（樣圖）

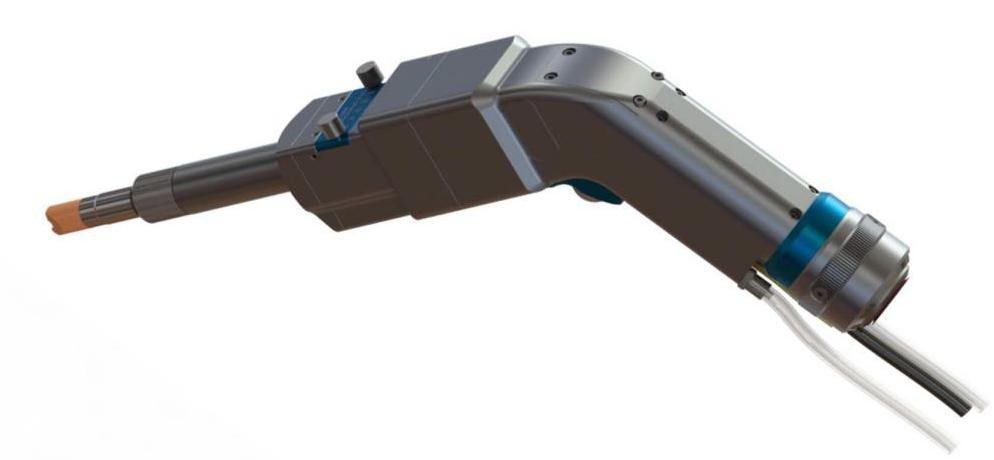

圖五：手持焊接頭（樣圖）
2. 準備事項
電源：本設備使用的電源有兩種，分別為三相380V及單相220V，請根據設備具體型號提供穩定的電源，電壓波動范圍＜5%，不穩定的電壓會導致激光器發生器或其它元器件產生損壞及其它嚴重后果。
氣體：本設備需使用氮氣或氬氣等惰性氣體輔助焊接，氣體壓力為0.3公斤左右，焊接時氣體流量為10L/min左右，請選用合適的減壓閥，壓力過大或者過小均會影響焊接效果。本設備新增氣壓報警裝置，當沒有氣壓或氣壓小于設定值時報警燈會發出警報，請及時更換氣瓶。
冷水：本設備水機需使用14L純凈水，蒸餾水或去離子水。嚴禁使用自來水、井水、礦物質水！
3. 使用介紹
開機流程：打開氣閥→打開設備后側空氣開關→松開面板急停按鈕→將鑰匙旋到右側打開系統電源→按下水機電源按鈕→按下激光電源按鈕，等待20秒后即可使用。
焊接流程：將焊接保護夾頭夾在工作臺面；檢查工藝參數是否為當前焊接工件所需參數；點擊控制系統界面上的“開氣閥”按鈕，檢查吹氣流量是否符合焊接要求；點擊控制系統界面上的“啟動”按鈕，測試出光保護回路是否正常工作（將焊接頭隔空對準測試板材表面，按下出光按鈕，不出光為正常；將焊接頭與測試板材表面接觸，按下出光按鈕，出光為正常）；檢測無誤后即可開始焊接。
關機流程：將焊接頭放在焊接頭固定架上，點擊控制系統界面上的“停止”按鈕，關閉激光電源按鈕→ 關閉水機電源按鈕→將系統電源鑰匙旋到左側并拔出→按下急停按鈕→關閉設備后側空氣開關→關閉氣閥。
注意事項
l 必須佩戴防輻射眼鏡，口罩，必須穿著防護服，以保護工作人員的操作，因違規操作造成的一切事故與本公司無關。
l 禁止與弧焊機（氬弧焊，電焊，二氧化碳保護焊機）共地使用，防止電流回流影響激光元器件。
l 使用過程中焊接頭一定不能對準身體任何部位。不能將焊接頭放在地面上，時刻注意防塵。
l 焊接過程中注意光纖波紋管彎折半徑不能小于20CM，以免燒斷光纖。
l 如遇任何意外情況，立即按下急停按鈕，并聯系我司人員反映情況。
l 如果臨時停止工作請點擊“停止”進入待機狀態，或下班停止工作請點擊“停止”進入待機狀態后關閉設備。
l 更換保護鏡片或者檢查焊接頭時必須將設備電源全部關閉。
l 制冷機水溫的設置，與室溫之間溫差不大于 10 度！夏季水溫建議設置到 26℃- 30℃，冬季水溫建議設置到 20℃-22℃。機柜溫差過大會使激光器器件結露，導致激光器損壞。室溫低于 4℃時必須采取防凍措施，可將乙二醇與純凈水按照 1:3 的比例勾兌攪拌均勻后加入水箱里。
4. 維護保養
l 每天早上開機前檢查保護鏡片潔凈程度，如有明顯黑點請及時更換，以免損壞聚焦鏡。
l 焊接過程中出現功率明顯變化減小時，檢查保護鏡片及時更換。
l 檢查保護鏡片時應將焊接頭保護鏡片抽屜延水平方向抽出，能看到保護鏡片中間位置即可， 不必整個抽出，防止灰塵進入焊接頭內。
l 更換保護鏡片時請封上保護鏡片窗口。
l 每周將水冷機散熱翼翅片用壓縮空氣從里往外將灰塵吹干凈。
l 每3個月請更換水冷機內的循環水。
