影響光纖激光切割機的切割因素

圖1 切割工藝參數

一、激光模式

激光器的模式對切割影響很大，切割時要求到達鋼板表面的模式較好。這與激光器本身的模式和外光路鏡片的質量有直接的關系。

二、焦點位置

焦點位置是一個關鍵參數，應正確調節焦點位置。

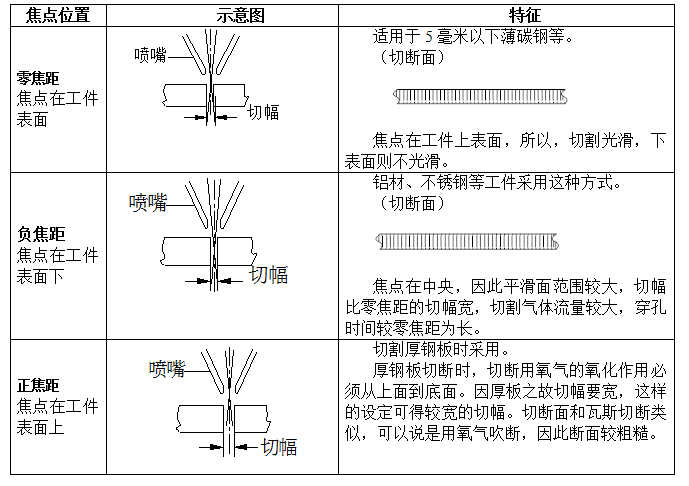

1.焦點位置與切割面的關系

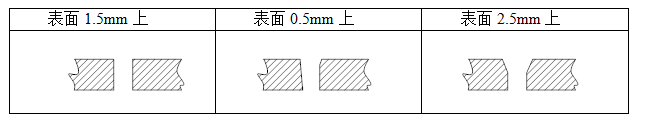

2.焦點位置對切割斷面的影響

3.焦點尋找

1） 焦點調試方法：

2） 將割嘴拿下，將Z軸降到板面上2-3mm。

3） 速率倍率100%，執行程序P000001。

4） 移動y軸到劃痕最細點。

5） 焦點位置為z=Z+Y×0.3    z：焦點位置z軸坐標。  Z：當前z軸坐標。  Y：當前y軸坐標。

6） 裝上割嘴，將焦點微調調至刻度5，執行隨動。

7） 調節焦點，使其Z軸坐標達到4）的值。再鎖緊。

8） 此時焦點調節為板面0。
