隨著激光技術的飛速發展，高新技術的激光切割機已經滲入到各行各業，相信許多業內人士對激光切割機都不陌生。那有關激光切割機的結構組成又了解多少呢？

激光切割機的結構組成

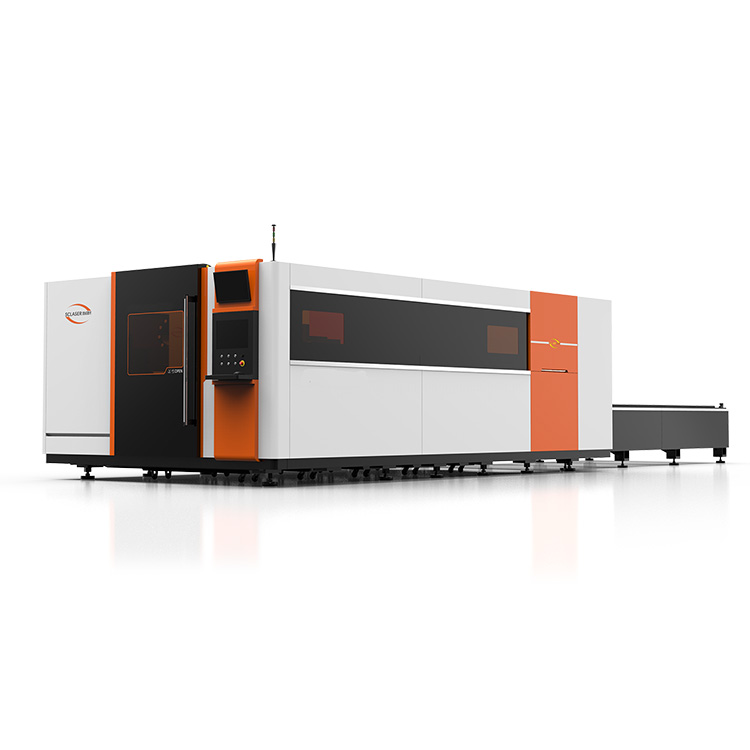

激光切割機由激光發生器、切割頭、光束傳輸組件、機床工作臺、數控系統和冷卻系統等部件組成。

一、激光發生器

激光發生器是產生激光光源的組件。對于金屬切割而言，目前常用的是光纖激光發生器。由于激光切割對激光光源的要求非常高，因此并不是所有的激光器都適用于切割工藝。

二、切割頭

切割頭主要由噴嘴、聚焦透鏡和聚焦跟蹤系統等組成。

1、噴嘴

市面上常見的噴嘴形式有以下三種：平行式、收斂式和錐形式。

2、聚焦透鏡

將激光束的能量進行聚焦并形成高能量密度的光斑。中長聚焦透鏡適用于厚板切割，對跟蹤系統的間距穩定度要求較低。短聚焦透鏡只適用于薄板切割，這種就對跟蹤系統的間距穩定度要求就很高，對激光輸出功率要求也就大大降低。

3、聚焦跟蹤系統

聚焦跟蹤系統一般是由聚焦切割頭和跟蹤傳感器系統組成。切割頭包括導光聚焦、水冷、吹氣以及機械調整部分組成。傳感器是由傳感元件和放大控制部分組成。根據傳感元件的不同跟蹤系統也完全不同，在此，主要有兩種形式的跟蹤系統，一種是電容式傳感器跟蹤系統,又稱非接觸式跟蹤系統。另一種是電感式傳感器跟蹤系統,又稱接觸式跟蹤系統。

三、光束傳輸組件

光束傳輸組件中主要的是折射反射鏡，用于將激光導向所需要的方向。反射鏡通常是有保護罩加以保護，通入潔凈的正壓保護氣體以保護鏡片不受污染。

四、機床工作臺

機床工作臺主要由稱重床身和驅動部分組成，用于實現X、Y、Z軸運動的機械部分，也包括切割工作臺。

五、數控系統

數控系統主要可控制機床向X、Y、Z軸運動，也能控制切割時的功率、速度等參數。

六、冷卻系統

冷卻系統主要是冷水機組，用于冷卻激光發生器。例如激光器的電光轉換率為33%，則有約67%的電能轉換為熱能，為保證設備的正常運行，冷水機組就需要通過水冷卻來降低整機溫度。
