選擇切割輔助氣體的種類和壓力時，宜從以下幾方面考慮：

 一般使用氧氣切割普通碳鋼，低壓打孔，高壓切割。

一般使用空氣切割非金屬，低壓和高壓的壓力可調為一樣，打孔時間設為0。

一般使用氮氣切割不銹鋼等，低壓氧氣打孔。

氣體純度越高，切割質量越好。切割低碳鋼板純度至少99.6%以上，切割12mm以上碳鋼板建議氧氣純度99.9以上。切割不銹鋼板氮氣純度應達到99.6%以上。氮氣純度越高，切割斷面質量越好。如果切割用氣體純度不好要求，不但影響切割的質量，而且會造成鏡片的污染。

1.輔助氣體對切割質量的影響

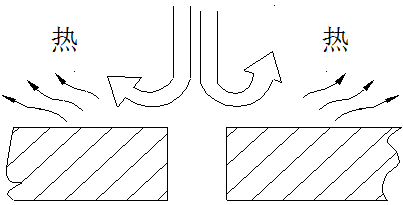

（1） 氣體有助于散熱及助燃，吹掉溶漬，改善切割面品質。

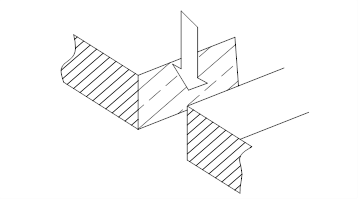

（2） 氣體壓力不足時，對切割的影響

a． 切割面產生熔漬。

b． 切割速度無法增快，影響效率。

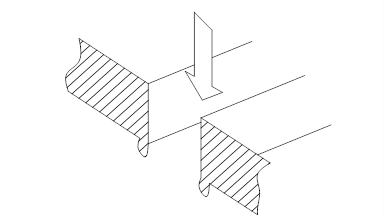

（3） 氣體壓力過高時，對切割質量的影響

a． 氣流過大時，切割面較粗，且縫較寬。

b． 氣流過大時，造成切斷部分熔化，無法形成良好切割質量。

1.輔助氣體對穿孔的影響

（1）氣體壓力過低時，不易穿透，時間增長。

（2）氣體壓力太高時，造成穿透點熔化，形成大的熔化點。

所以薄板穿孔的壓力較高，厚板則較低。

2.切割有機玻璃時的輔助氣體

有機玻璃屬于易燃物，為了得到透明光亮的切割面，所以選用氮氣或空氣，阻燃。如果選用氧氣，則切割質量不夠好。

必須在切割時根據實際情況進行選擇合適的壓力。氣體壓力越小，切割光亮度越高，產生的毛斷面越窄。但氣體壓力過低，造成切割速度慢，板面下出現火苗，影響下表面質量。
